PCB线路薄膜开关TT-14036

PCB线路薄膜开关TT-14036

薄膜开关通用技术参数:

电性能

1、工作电压： ≤50VDC

2、工作电流： ≤100mA

3、接触电阻： 0.5~10Ω

4、绝缘电阻： ≥100MΩ（100VDC）

5、基材耐压： 2kDVC

6、回弹时间： ≤6ms

7、回路电阻： 通常小于100ohm

8、绝缘油墨耐压： 100VDC

机械性能

 1、可靠性使用寿命： >100万次

2、闭合位移： 0.1~0.4mm（无触觉型）0.4~1.0mm

3、按键荷重： 15~750g力

4、银浆迁移： 在55℃，温度90%，56小时后，二线间为10MΩ/50VDC

5、银浆线上无氧化，无杂质

6、银浆线宽≥0.3mm，Z小间隔0.3mm，线路毛边<1>

7、引脚间距标准 2.54，0.50,1.0，1.27 1.25mm

8、引出线抗曲度，用d=10mm钢棍压滚80次线路不断。

环境性能

1、工作温度： －40℃～+85℃;

2、存贮温度：－40℃～+85℃ 温度95%±5%;

3、大 气 压： 86～106KPa

印刷指标

1、印刷尺寸偏差±0.10mm，外型边线不清编差±0.1mm

2、套色偏差±0.11mm/100mm，绝缘油墨全部覆盖银浆线路

3、无油墨散，字迹无残缺

4、色差不大于二级

5、不得有折痕、脱漆

6、透明窗透明清洁，色泽均匀，不得有刮伤、针孔、杂质

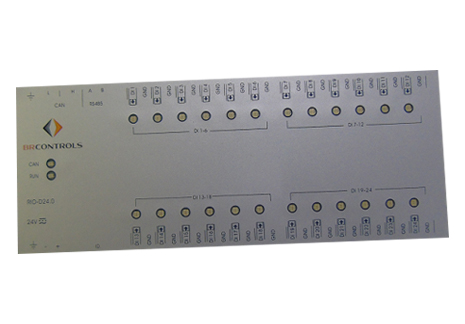

产品展示：

雨菲电子专业研发设计生产中高端薄膜开关，薄膜按键等产品。我们能生产硅胶按键薄膜开关，PCB薄膜开关，FPC薄膜开关，LGF背光开关，EL冷光片薄膜开关，LED背光薄膜开关，铝板/亚克力/PC/不锈钢背板薄膜开关，电容触摸式薄膜开关，户外防水防紫外线薄膜开关，医疗抗菌薄膜开关等。我们所用的的材料均来自国内外顶级材料供应商：
