电容感应薄膜开关LTMSZYN0016

一、薄膜开关结构

A、 面板：具有标识产品logo、图文、控制键等的面片层；

B、 面胶：连接面板与线路层的双面胶带；

C、 线路：根据产品要求进行一定线路分布，从而达到实现某种功能；

D、 背胶：贴合薄膜开关与注塑壳或者其他承贴物的双面胶。

二、薄膜开关的特点：

 A、外形美观、新颖；

 B、体积小、厚度薄、重量轻、更有利于电脑键盘向轻、薄、短、小和　高智能化方向发展；

 C、防潮、防尘、防油污及有害气体，密封性强、耐酸碱抗震；

 D、使用寿命长、耐弯折。

三、薄膜开关的分类

A、柔性薄膜开关：该薄膜键盘的面膜层、隔离层、电路层全部由各种不同性质的薄膜所组成；

B、硬性薄膜键盘：开关的图形和线路是制作在普遍的印刷线路覆铜板上；

C、平面薄膜键盘：薄膜键盘上的按键，以色彩不同表示键体的位置、形体和大小。

四、薄膜开关的应用

1、工业控制领域：广泛应用于智能化电子测量仪器仪表 、计算机控制、数码机床、工业控制器，工业衡器，能源计量，汽车电子等---工业控制薄膜开关;

2、家用电器领域：广泛应用于空调、洗衣机、电磁炉、微波炉、电饭煲、豆浆机等

3、医疗保健器械领域：广泛用于健身器、电子血压计、各种治疗仪，以及各种医疗设备，检测设备仪器等；

 4、消费电子领域：玩具手机、跳舞毯、遥控汽车，其他消费电子等。

五、薄膜开关通用技术参数

• 工作电压： ≤50VDC; 工作电流：   ≤100mA

• 接触电阻： 0.5~10Ω 绝缘电阻： ≥100MΩ（100VDC）

• 基材耐压： 2kDVC 回弹时间： ≤6ms

• 回路电阻： 通常小于100ohm, 可根据客户要求来设计 绝缘油墨耐压： 100VDC

• 可靠性使用寿命： >100万次;

• 闭合位移：   0.1~0.4mm（无触觉型）0.4~1.0mm

• 按键荷重： 15~750g力

• 银浆迁移：   在55℃，温度90%，56小时后，二线间为10MΩ/50VDC

• 银浆线上无氧化，无杂质

• 银浆线宽≥0.3mm，Z小间隔0.3mm，线路毛边<1>

1、工作温度： －40℃～+85℃

2、存贮温度：   －40℃～+85℃ 温度95%±5%

3、大 气 压：   86～106KPa

• 印刷尺寸偏差±0.10mm，外型边线不清编差±0.1mm;  套色偏差±0.11mm/100mm，绝缘油墨全部覆盖银浆线路

• 无油墨散，字迹无残缺;

• 色差不大于二级

• 不得有折痕、脱漆;

•  透明窗透明清洁，色泽均匀，不得有刮伤、针孔、杂质。

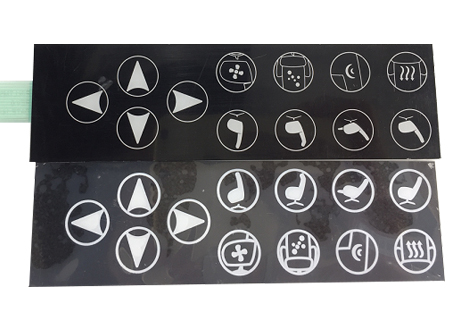

产品展示：

雨菲电子专业研发设计生产中高端薄膜开关，薄膜按键等产品。我们能生产硅胶按键薄膜开关，PCB薄膜开关，FPC薄膜开关，LGF背光开关，EL冷光片薄膜开关，LED背光薄膜开关，铝板/亚克力/PC/不锈钢背板薄膜开关，电容触摸式薄膜开关，户外防水防紫外线薄膜开关，医疗抗菌薄膜开关等。我们所用的的材料均来自国内外顶级材料供应商：
